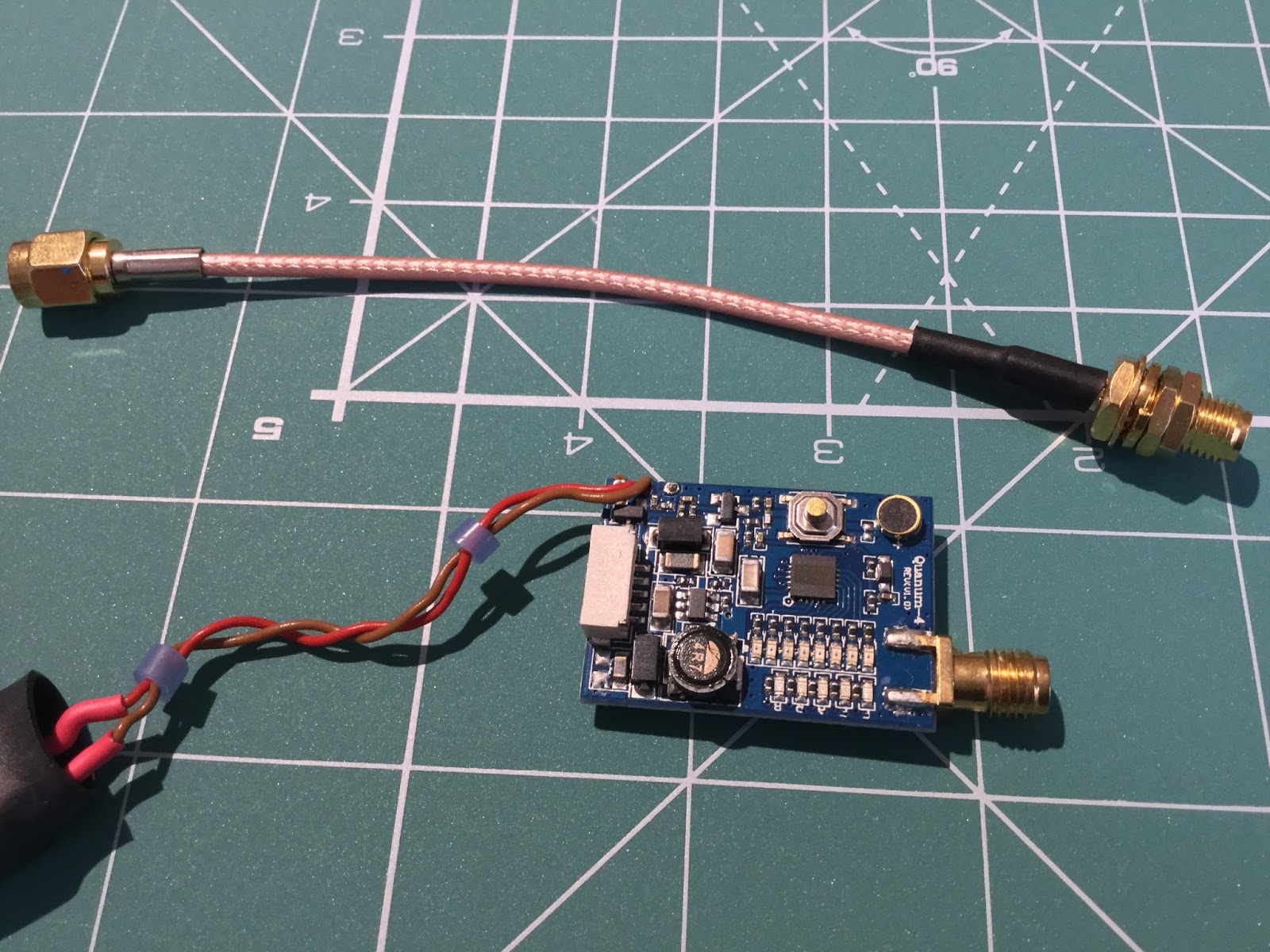

Przygotowując się do modernizacji jednego z moich dronów zaszła potrzeba zmiany złącza anteny w nadajniku vTX Quanum Elite QE58-2. Nadajnik posiada przylutowane złącze SMA a ja potrzebowałem zmienić to na "pigtaila". Więc do dzieła.
Najpierw musimy przygotować nowe złącze a właściwie to przewód koncentryczny ze złączem. Usuwamy izolację tak aby nie uszkodzić znajdującego się pod nią oplotu (ekranu). Gdy już to zrobimy przygotowujemy odpowiednio końcówki.
Ekran dobrze jest rozprostować i pobielić tak jak przedstawiono na zdjęciu poniżej ułatwi nam to montaż do nadajnika vTX.
Następnie trzeba pozbyć się starego złącza. Najlepiej jest to zrobić delikatnie nacinając wszystkie punkty mocowania złącza do płytki. Gdy zrobimy to dobrze to usunięcie złącza jest tylko formalnością. W naszym nadajniku musimy przygotować pola lutownicze. Czyli rozgrzewamy je i dajemy nową cynę. Do tak przygotowanego złącza dopasowujemy nasz przewód ze złączem anteny. Oczywiście nie zapominając o usunięciu izolacji wewnętrznej na odpowiednią długość.
Gdy wszystko pasuje łączymy oba elementy i otrzymujemy gotowe rozwiązanie.
Po sprawdzeniu czy nie ma zwarć między głównym przewodem a masą (ekranem) możemy na nasz nadajnik nałożyć folię termokurczliwą w celu zabezpieczenia całości.
Ja dodatkowo dorobiłem jeszcze przełącznik mocy nadawania 20mW/200mW bo w oryginale nadajnik był ustawiony na 25mW. Dzięki czemu w zależności od potrzeb mogę ustawić odpowiednią moc nadawania.
Oczywiście po wprowadzeniu modyfikacji należało sprawdzić czy układ nadajnika działa i podaje odpowiednie napięcie zasilania do kamery i czy nadaje sygnał wideo.
Nadajnik czeka na instalację w modelu. Jak tylko dostanę wszystkie potrzebne elementy to postaram się to opisać.
