iSDT BG-8S

Jako posiadacz ładowarek SC-608 i D2 firmy iSDT chciałem sprawdzić ich rozwiązanie, które nazywa się BG-8S Smart Battery Checker. Posiadam już jakiś "inteligentny" tester akumulatorów od FrSky, który może również pracować jako czujnik współpracujący z s.port i przekazujący informacje o napięciu na poszczególnych ogniwach. Jednak BG-8S nie jest tylko zwykłym testerem poziomu naładowania pakietu i jego poszczególnych ogniw ale również balanserem, testerem sygnałów PWM, SBUS, inteligentną ładowarką USB z technologią Qualcomm'a oraz współpracuje z technologią BattGo. Postaram się te wszystkie rzeczy opisać.

Nasz tester przychodzi zapakowany jak każdy produkt iSDT w kolorowe pudełko.

Po otwarciu znajdziemy w nim krótką instrukcję,

folię ochronną do przyklejenia na ekran naszego testera,

oraz sam tester i smycz.

iSDT BG-8S wyposażony jest w kolorowy wyświetlacz o przekątnej 2.4” i rozdzielczości 320x240px. Na panelu czołowym znajdują się trzy przyciski służące do sterowania urządzeniem. Po lewej stronie znajduje się złącze XT60i/XT60 oraz wtyk balansera. Po prawej stronie znajduje się z gniazdo USB  pozwalające na ładowanie dołączonych urządzeń np. telefonów, kamer sportowych. Złącze to wspiera technologie Qualcomm 2.0/3.0 Quick Charge i jest kompatybilne z BC1.2 oraz urządzeniami firmy Apple. Maksymalna wydajność ładowania to 12V/2A. Dodatkowo znajduje się tam złącze mikro USB służące do aktualizacji oprogramowania. Nowością jest zastosowana technologia BattGo, która korzystając tylko ze złącza XT60i pozwala na otrzymanie wszystkich informacji na temat dołączonego pakietu. Niestety na chwilą obecną nie jestem w stanie sprawdzić działania tego rozwiązania ponieważ nie posiadam żadnego pakietu wyposażonego w tą technologię. Wydaje mi się, że posiadanie samego BG-8S nic nam nie da jeżeli nie będziemy posiadali ładowarki, która zapisze wszelkie informacje dotyczące procesu ładowania.

W trybie balansowania (wyrównywania poziomu napięcia na poszczególnych celach) układ mierzy napięcie każdej z cel osobno oraz podaje największą różnicę napięcia. W tym trybie algorytm ma za zadanie wyrównać napięcie na wszystkich celach pakietu.

Ładowanie USB. Jedną z fajniejszych cech naszego inteligentnego balansera jest możliwość pracy jako ładowarka np. telefonu, kamery GoPro itp.

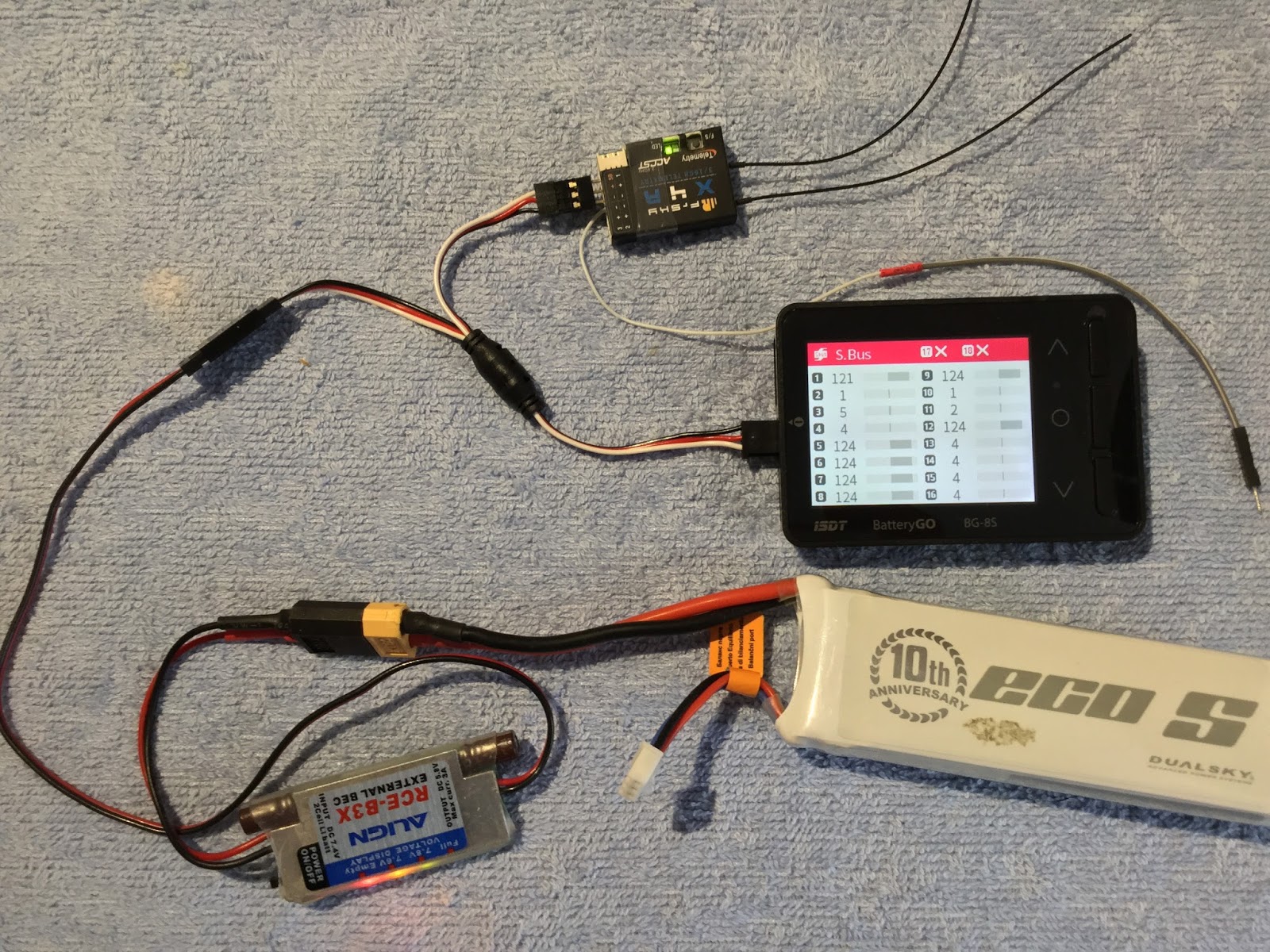

Tryb analizy sygnałów z odbiornika (S.BUS i PWM). W tym trybie nasz balanser może posłużyć jako układ do sprawdzenia czy z naszym odbiornikiem jest wszystko w porządku. Możemy sprawdzić sygnał przychodzący w postaci S.BUS lub PWM. Poniżej został przedstawiony układ do testu odbiornika FrSky X4RSB.

 Oraz zbliżenie na odczyt poszczególnych kanałów.

Dodatkowo w celach testowych podłączyłem do BG-8S pakiet 3s i zanotowałem następujący odczyt.

Dla porównania ten sam pakiet podłączyłem do czujnika FrSky FLVSS, który również mierzy napięcie na poszczególnych celach, wyniki widać poniżej.

Dodatkowo zmierzyłem napięcie korzystając z miernika UNI-T 71A i zanotowałem odpowiednio 3.782V, 3.782V, 3.776V. Jak widać różnica jest jednej tysięcznej w porównaniu do odczytów z BG-8S przedstawionych powyżej. Myślę, że można uznać to za dobry wynik.

O ile proces balansowania ogniw najczęściej realizowany jest już podczas ładowania przez naszą ładowarkę to czasami warto niezależnie od procesu ładowania sprawdzić stan naszych pakietów, które np. są przechowywane w trybie „Storage”. Duże większe możliwości są dostępne gdy używamy akumulatorów wyposażonych w technologię BattGo. Niestety na dzień dzisiejszy dostępność takich pakietów jest znikoma więc możliwości balansera nie są w pełni wykorzystane. Tak jak wspominałem wcześniej bardzo fajna jest możliwość wykorzystania balansera jako przenośnej ładowarki zastępującej powerbank oraz użycie go jako testera odbiorników (tylko PWM i SBUS). Może przyszłe aktualizacje wprowadzą dodatkową funkcjonalność.

Tester możemy kupić tutaj: https://hobbyking.com/en_us/bg-8s-smart-battery-checker.html?affiliate_code=OWBIJMJHKNIKJWP&_asc=5788363357

• Jakość wykonania - 5/5
• Funkcjonalność - 3/5 (brak odpowiednich pakietów wspierających BattGo)
• Cena/możliwości - 4/5
• Ocena końcowa - 12/15
