Nowe anteny 868MHz

Na nowy sezon nowe anteny do nadajnika i odbiorników RC FrSky R9 (868MHz).


W jednym z moich poprzednich wpisów przedstawiłem system dalekiego zasięgu FrSky R9. Jak można było przeczytać był on dostarczony z anteną typu dipol. Dużo ludzi narzekało na takie rozwiązanie więc FrSky wypuścił antenę nadawczą typu Super 8 (868MHz, wzmocnienie 3dB@864MHz)
Poniżej wygląd aparatury Taranis QX7 z zamontowaną anteną Super 8.

Do odbiorników R9Slim oraz R9Mini też zostały przygotowane nowe anteny wyglądem przypominające T-Immortal od TBS znane z systemu Crossfire. Jedna przeznaczona jest do odbiornika R9Slim (złącze Ipex 1) druga do odbiornika R9Mini (złącze Ipex 4).

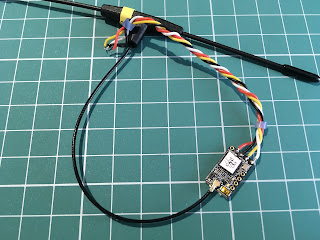

Skoro stałem się posiadaczem nowych anten to przyszedł czas na wymianę oryginalnej anteny, która była zamontowana w odbiorniku R9Mini
 Po usunięciu żółtej masy zabezpieczającej złącze antenowe można było odłączyć antenę
 a następnie podłączyć nową.
 Całość została zabezpieczona klejem na gorąco oraz folią termokurczliwą.
Pozostał montaż w modelu i test. Mam nadzieję, że połączenie anteny Super 8 z nadajnika i nowych anten do odbiorników jeszcze bardziej poprawi zasięg i jakość sygnału. Jak tylko dokonam pomiarów  to uzupełnię opis o wyniki jakie udało się uzyskać.
