Po dziwnych problemach z kontrolerem lotu
FlyingLemon KIWI.F4 V2, który był zamontowany w modelu
Armattan Chameleon postanowiłem wymienić go na sprawdzony w dwóch innych modelach
DYS F4 Pro V2.
Po wymontowaniu kontrolera KIWI.F4 trzeba było dopasować długość przewodów z ESC do nowego kontrolera lotu.
W celu łatwiejszej pracy od ramy został odłączony moduł, w którym znajduje się kamera FPV.
Po dopasowaniu wszystkich przewodów z ESC zostały one przylutowane do FC.
Po sprawdzeniu miernikiem czy nie ma zwarcia zostało podłączone zasilanie. Jak widać wszystko działa.
Następnie przyszedł czas na podłączenie przewodów do kamery FPV oraz nadajnika vTX.
Przygotowanie odbiornika FrSky X4RSB do montażu. Biały przewód to telemetria (uninverted s.port).

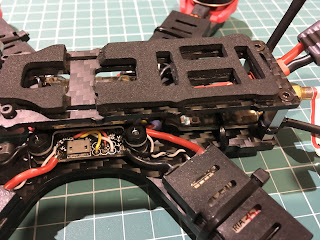

Montaż odbiornika RX i nadajnika wideo w ramie.
Model z zamontowanym górnym pokładem.
Poniżej model przygotowany do lotu testowego.
Dane techniczne modelu Armattan Chameleon:
FC:
DYS F4 PRO V2
Silniki:
T-Motor F40III
ESC:
DYS ARIA 35A (BlHeli_32, Dshot1200)
RX: x4rsb (sbus, s.port)
vTX: TBS HV Race
Kamera FPV: RunCam Swift 2
Śmigła: HQProp 5x4x3
Ciężar: 386g
